Hvordan forstå ekkoloddet ditt – fra auto til manuelle innstillinger
Du sitter i båten, ser på ekkoloddet. Det er farger, streker og kanskje noen buer… men hva er det egentlig du ser på? I dette innlegget skal vi bryte det helt ned, en praktisk guide til hvordan du bruker ekkoloddet ditt på sjøen.
Målet med artikkelen er å få deg til å forstå hva du ser på skjermen, når du skal bruke tradisjonell 2D visning, når du skal bruke ClearVü og når du skal bruke SideVü. Og sist men ikke minst, når du må justere innstillingene dine.
Hvordan fungerer et ekkolodd?
Spørsmålet er ikke dumt, og svaret er essensielt for at du skal forstå hvordan du skal tolke bildet på skjermen.
Ekkoloddet ditt:
- Sender ut et kjegleformet lydsignal (ping, se for deg et blink fra en lommelykt)
- Signalet treffer noe (bunn, fisk, struktur)
- Ekkoet sendes tilbake
- Ekkoloddet tegner dette som et bilde
Det du ser på skjermen i en tradisjonell ekkoloddvisning er altså ikke et levende bilde. Det er en historikk, en slags bildefremvisning hvor hvert ping gir et smalt tverrsnitt av vannsøylen under båten. Hver gang ekkoloddet sender et ping, skyves hele bildefremvisningen mot venstre.
Høyre side av skjermen = nåtid
Venstre side = det du allerede har kjørt over
Dette er kanskje den viktigste delen du må forstå. Ekkoloddet viser deg ikke hvor fisken er, det viser deg hvor den var.
2D, ClearVü og SideVü – Hva er forskjellen?
Mange av Garmin sine givere er såkalt kombinasjonsgivere. Dette betyr at de støtter visning av flere ulike ekkoloddmoduser. I tillegg til vanlig 2D ekkolodd støtter disse også enten ClearVü, SideVü eller begge deler.

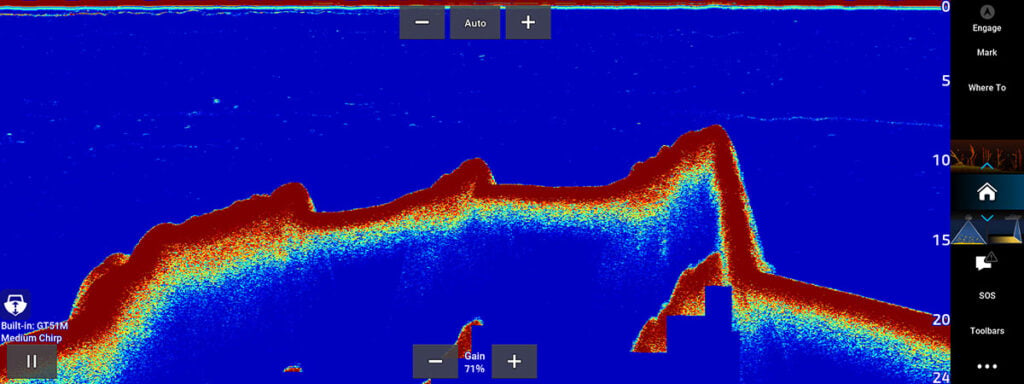

2D-visning bruker en sirkulær stråle som er god til å vise bunn og fisk, men tegner et «grovt» bilde med lite detaljer. Bildet scroller fra høyre til venstre, fisk vises som buer.

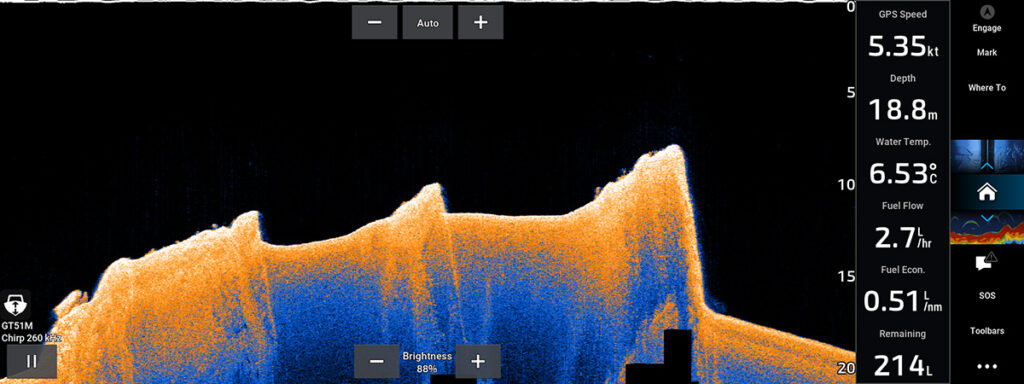

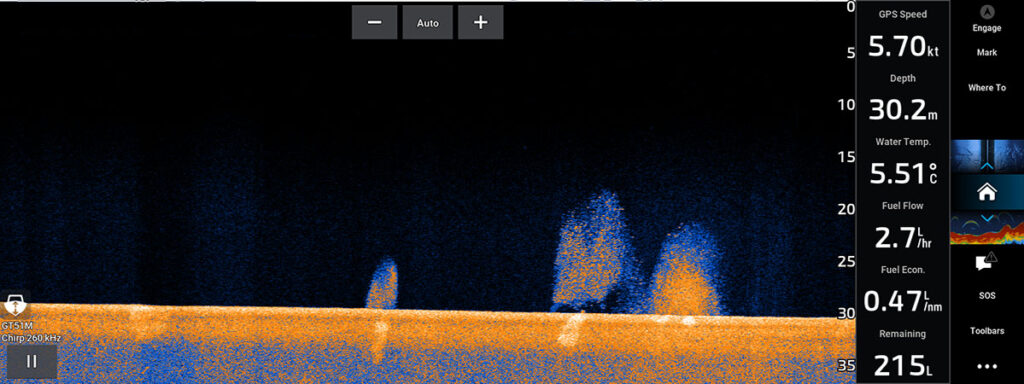

ClearVü bruker en oval stråle, veldig smal i lengderetningen med bred sideveis. Denne visningen gir deg mye detaljer og skarpe bilder av bunnen. Fisk vises oftest som lyse prikker i vannsøylen.

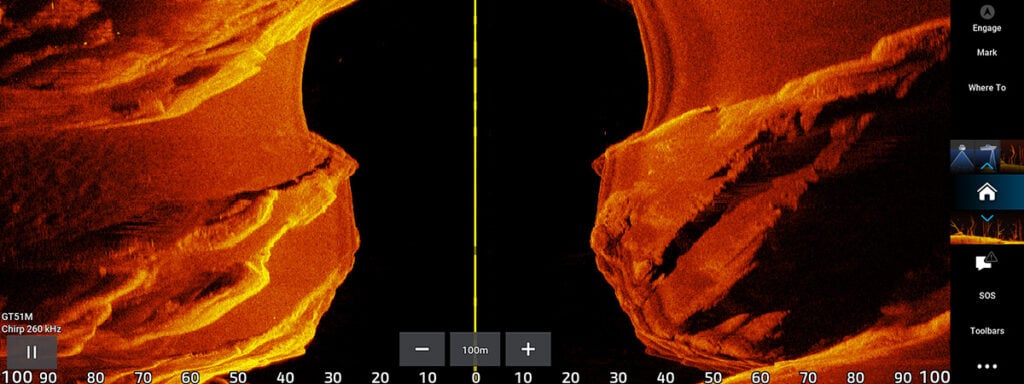

SideVü gir et bilde som tegner bunnen sett rett ovenfra. Bildet scroller fra toppen av skjermen og nedover. Denne visningen er meget god til å finne strukturer, steiner, hard bunn og bløt bunn. Står det fisk nær bunn vil du se skyggen av fisken på bunn ved siden av fisken.
Hvordan tolke det du ser på skjermen
Når du først forstår hvordan bildet blir laget, blir det mye lettere å lese det.
Bunn
Linjen nederst på skjermen din representerer bunnlinjen.
- Hard bunn = sterk retur (tykk, tydelig linje på 2D-visning, sterk lys farge på ClearVü/SideVü)
- Myk bunn = svak retur (tynnere og mer diffus på 2D-visning, svak mørk farge på ClearVü/SideVü)
Hard bunn betyr ofte bedre fiskeplasser.

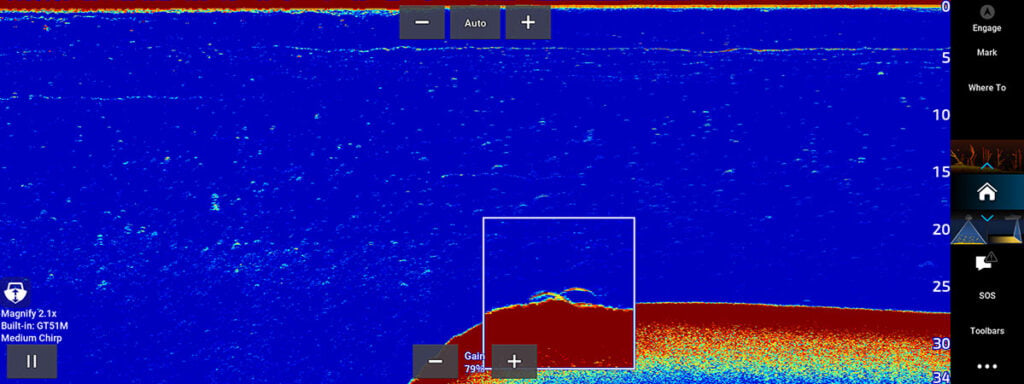

Fisk – hvorfor du ser buer
Ett korrekt innstilt tradisjonelt ekkolodd vil som regel vise fisk som små buer på skjermen.
Buen oppstår fordi:
- Fisken går gjennom lydkjeglen
- Avstanden til fisken endrer seg
- Ekkoloddet tegner dette som en bue
Viktig:
- Fine buer betyr ofte god separasjon og riktig innstilling
- Streker betyr enten enten stillestående fisk eller høy fart
Merk!
I ClearVü og SideVü visning bruker ekkoloddet en veldig smal stråle. Disse visningene viser ikke fisk som buer, men som små lyse prikker på skjermen. Skal du lete etter fisk er 2D visning best. Skal du lete etter struktur er ClearVü eller SideVü best.

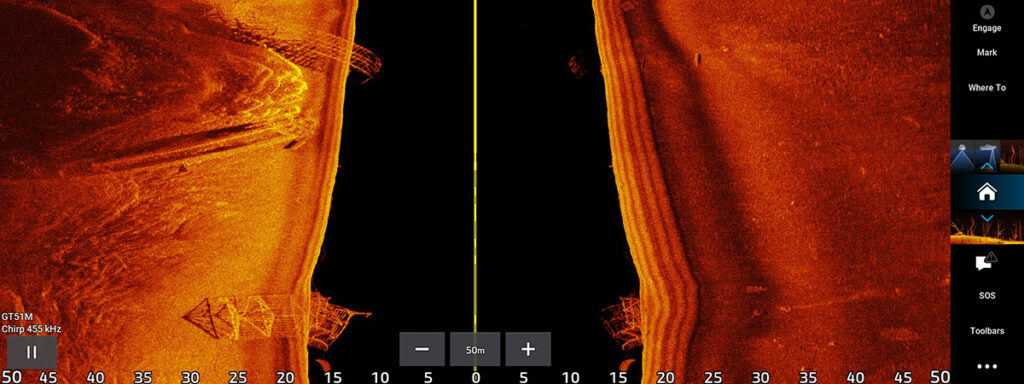

Struktur

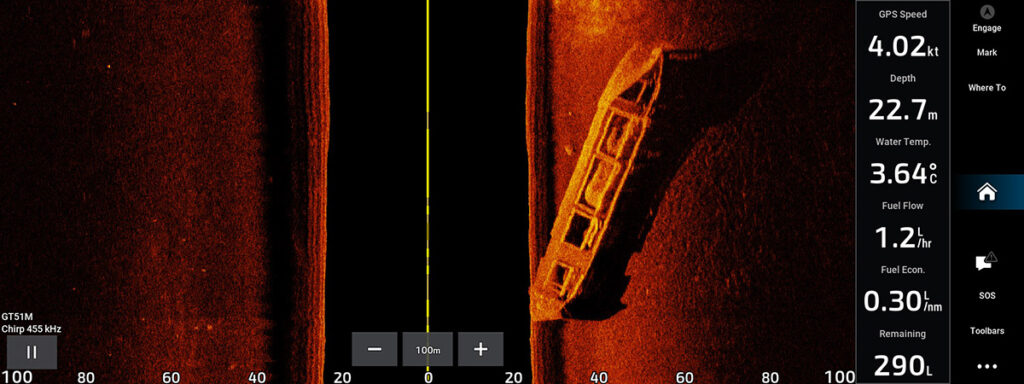

Steiner, vrak og vegetasjon vises som ujevne former. Dette er ofte viktigere enn selve fisken.
Finn struktur så finner du ofte fisk.
Scroll speed
Scroll speed bestemmer hvor raskt bildet beveger seg fra høyre til venstre. Hvis scroll speed ikke matcher farten din, får du feil bilde.
Garmin har en funksjon som setter scroll speed automatisk basert på båtens fart. Jeg anbefaler å starte med denne innstillingen.
Etter hvert vil du kanskje finjustere bildet ditt og da må du vite hvordan ulike innstillinger påvirker bildet.
Eksempel:
- Høy fart og lav scroll speed gjør at bildet blir komprimert og støyete
- Lav fart og høy scroll speed gjør at bildet blir strukket og misvisende
Scroll speed må altså stå i forhold til båtens hastighet.
Praktiske regler:
- Driftfiske eller ligger stille, bruk lav scroll speed
- Dorging (2–5 knop), bruk medium scroll speed
- Høy fart, bruk høy scroll speed
En enkel huskeregel:
Vil du ha “riktig proporsjon” i bildet? Juster scroll speed til bildet ser naturlig ut.
Ikke tenk tall, tenk bilde. Finn gjerne en kjent struktur som du kan kjøre over flere ganger med ulik scroll speed, så ser du hva som gir det mest korrekte bildet.
Gain og contrast – slik får du frem detaljene
Dette er der du virkelig kan løfte visningen på ekkoloddet ditt. Jeg vil anbefale å benytte Garmin sine automatiske innstillinger i starten. Når du vil ta ting et steg videre kan du bevege deg over i manuell modus.
Gain/Brightness
Gain (2D) eller Brighness (ClearVü og SideVü) styrer styrken på signalet.
- For lav gain, detaljer forsvinner.

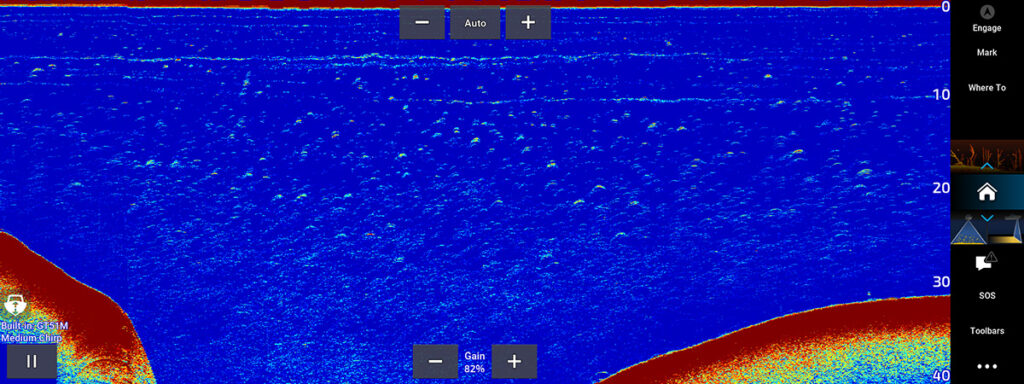

- For høy gain introduserer støy.
Slik gjør du det riktig:
- Skru opp gain til du ser støy.
- Skru litt ned igjen.
Dette gir deg maks informasjon uten å ødelegge bildet.

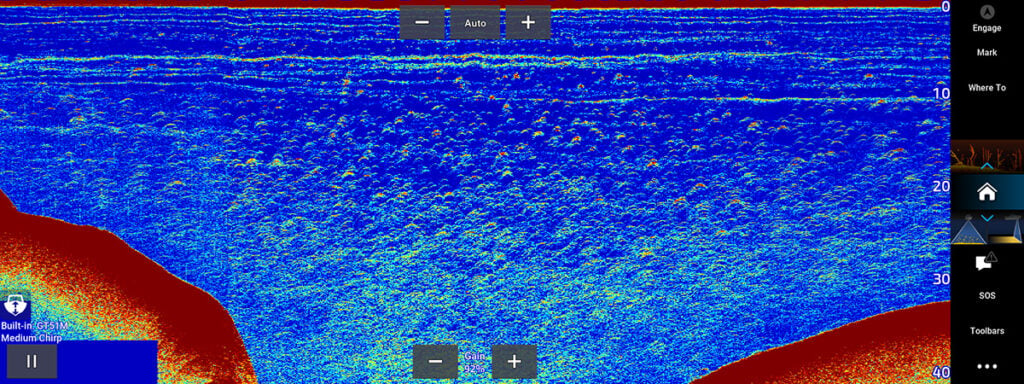

PS: Støy er ikke nødvendigvis negativt. Skal du ha maks ytelse ut av ekkoloddet må du bruke høy gain/brightness og da vil du få støy. Det viktige er å få frem den informasjonen du ønsker å se, ikke å ha «penest» mulig bilde.
Contrast
Contrast bestemmer hvor tydelig forskjellen er mellom objekter og er kun tilgjengelig i ClearVü og SideVü modus.
Kort forklart:
- Gain styrer hvor mye du ser
- Contrast styrer hvor tydelig du ser det
Tips:
- Dypt vann krever mer gain
- Grunt vann krever mindre gain
- Juster contrast for å få frem nyanser
Frekvenser og konevinkel
Dette er kanskje det viktigste temaet. Vi har allerede beskrevet forskjellen på vanlig 2D-ekkolodd og ClearVü/SideVü og hvordan konevinkelen (strålen) styrer hvor detaljert bilde du ser på skjermen.
Vanlig 2D-ekkolodd bruker lavere frekvens (typisk 50-200 kHz) og bredere stråle. ClearVü og SideVü bruker høyere frekvenser (260 kHz og helt opp til 1200 kHz) og smalere stråle (i lengderetningen).
Lav frekvens og bredere stråle (f.eks. 50 kHz 2D og 260 ClearVü/SideVü)
- Viser et stort område
- Går dypere
- Gir mindre detaljer
- Egner seg til å finne fisk i vannsøylen (2D)
Høy frekvens og smalere stråle (f.eks. 200 kHz 2D og opp til 1200 kHz ClearVü/SideVü)
- Viser et mindre område
- Gir mer detaljer.
- Gir mindre rekkevidde.
- Egner seg til å finne fisk nær bunn (2D)
Viktig å forstå:

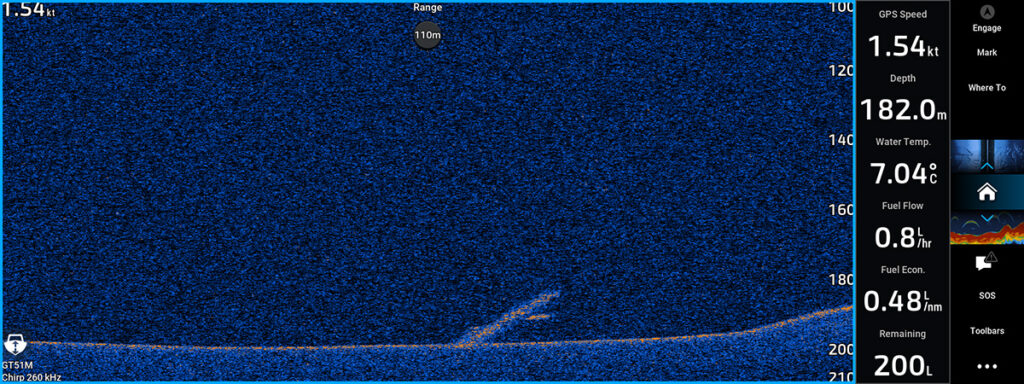

Du ser ikke bare det som er under båten, du ser alt innenfor kjeglen. Er du over dypt vann og bruker lav frekvens kan strålens dekning nede på bunnen være over hundre meter.
Slik setter du opp ekkoloddet i praksis
Som tidligere nevnt så har Garmin meget gode auto innstillinger som jeg vil anbefale å benytte i starten. Men når du vil begynne å gå over i manuelle innstillinger kan du følge denne oppskriften:
- Sett alt på auto
- Velg riktig frekvens
- Juster gain
- Juster scroll speed etter fart
- Finjuster contrast
Tips!
- Ta skjermbilder og analyser etter tur (lærerikt!)
- Juster én ting av gangen
- Lær deg hvordan bildet endrer seg ved ulike innstillinger
Oppsummert
Ekkoloddet ditt viser deg ikke et levende bilde. Det viser deg data som må tolkes. Når du begynner å forstå sammenhengen mellom:
- fart
- scroll speed
- gain
- frekvens og strålebredde
… da begynner ting virkelig å gi mening.
Og det er da ekkoloddet går fra å være noe som bare viser dybde, til å gi deg reell informasjon om hvor struktur og fisk befinner seg. Da blir det et av de viktigste verktøyene dine under fisketuren.
Lykke til!
Hilsen Atle
